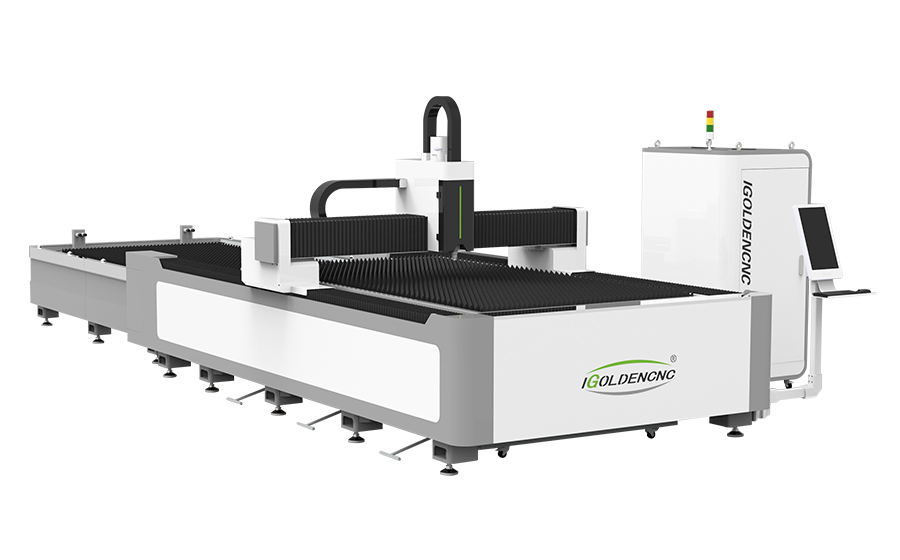

La máquina de corte por láser de fibra de doble uso puede realizar el corte de dos materiales diferentes en el mismo equipo. Puede cortar ambas placas metálicas y tubos (incluidos tubos cuadrados, tubos redondos, acero del canal, acero de ángulo, etc.). Una máquina con múltiples funciones, rendimiento de alto costo, sistema de control de corte de tubería profesional, alta precisión, función completa, fácil de usar, operación simple, adecuada para empresas integrales de procesamiento y fabricación.
Modelo | IGR-FT 3015 | |
Área de trabajo / Longitud del tubo | 3000 * 1500mm / 6000mm | |
Terreno de eje x | 1500mm | |
Y accidente cerebrovascular | 3000mm | |
Trazo de eje z | 300mm | |
Diametro del tubo | 20-220mm | |
Exactitud | X, ex precisión de posicionamiento del eje | 0.05mm |
X, Y Eje de la precisión de reposicionamiento. | 0.03mm | |
Velocidad | Ángulo de rotación del eje W | n * 360 |
W Eje MAX. Ratuir la velocidad | 80RPM | |
X, y eje max. velocidad de funcionamiento | 150m / min | |
U eje max. velocidad de posicionamiento | 800mm / s | |
X, y eje max. velocidad acelerada | 1.5g | |
Fuente de alimentación | Fase | 3 |
Voltaje nominal | 380v | |
Frecuencia | 50 / 60Hz | |
Grado de protección | IP65 | |
Cuerpo de máquina | Max. carga de trabajo | 1000kg |
Peso corporal | 2600kg | |
Tamaño (L * W * H) | 8060 * 3000 * 1965mm | |
Potencia láser | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Forma de trabajo opcional | 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm | |
Longitud del tubo opcional | 3000mm / 9000mm |
Más rápido y más estable.
Mejorar la precisión y seguridad del procesamiento.
Aumentar la productividad.
Plataforma de intercambio automático de doble cadena de doble motor, la plataforma se compone de un marco soldado, con una cuadrícula de soporte en la que se admite la pieza de trabajo, y la mesa de trabajo puede soportar una carga de hasta 1000 kg; Hay bolas universales alrededor de la mesa de trabajo, impulsadas por el servomotor de Yaskawa, la velocidad de cambio estable dentro de los 8-15, evitando efectivamente la desviación y la colisión.
Los dos modos de enlace o operación independiente se pueden configurar de manera flexible, lo cual es conveniente tratar con fallas como los atascos, fáciles de limpiar los residuos a continuación, cumplir con la carga y descarga de placas especiales y mejorar la eficiencia de la producción.
En la plataforma de carga y carga trasera, el borde de la cama está cubierto con acero inoxidable de alta calidad.
La cabeza láser tiene una unidad de accionamiento de motor incorporado, y la lente de enfoque se acciona mediante un mecanismo lineal para cambiar automáticamente la posición dentro de 20 mm. El usuario puede establecer un enfoque continuo a través del programa para completar la rápida perforación de placas gruesas y el corte automático de placas de diferentes espesores y materiales. El grupo de lentes compuesto equipado con D28 integra el haz de luz y optimiza el diseño óptico y enfriado en agua para que la cabeza del láser pueda funcionar de manera estable durante mucho tiempo.
La pantalla de pantalla vertical es diferente de la pantalla de pantalla horizontal tradicional. La velocidad de respuesta alcanza las 8 ms, la resolución alcanza las 1080p, la relación de pantalla se optimiza a 16: 9, el consumo de energía es bajo, y la interfaz de software de control y los hábitos de navegación humana están mejor adaptados. Además, tiene un alto nivel de brillo y una baja reflectancia, y el panel de vidrio resistente tiene robustez y durabilidad.
El sistema de corte por láser CYPCUT es un sistema de control de bucle abierto con todas las funciones se inició específicamente para la industria de procesamiento de metales de doble uso.
APOYO AI, DXF, PLT, GERBER, LXD y otros formatos de datos gráficos, y aceptan códigos de normas G internacionales.
Al abrir e importar archivos externos, se realiza automáticamente la optimización.
Diseño automático flexible y diverso y funciones de secuencia de diseño manual, una variedad de métodos de matriz están disponibles.
La potente función de la biblioteca de materiales permite que todos los parámetros del proceso se guardan para que se use el mismo material nuevamente.
Procesamiento de memoria de interrupción y posicionamiento de cualquier función de punto.
Corte de altura fija, fuera de tablero siguiente y múltiples métodos de búsqueda de bordes.
Apoye el control remoto del sistema a través de la caja de mano inalámbrica y Ethernet.
Un clic para configurar la ruta de corte de vuelo.
Es fácil de instalar, fácil de depurar, excelente en el rendimiento y completar en Plan.it es el sistema de control de corte láser de fibra con la mayor participación de mercado en la actualidad.
Gabinete de control independiente de pie
A prueba de polvo Todos los componentes eléctricos y las fuentes láser están integradas en un gabinete de control separado y tienen un diseño a prueba de polvo para extender la vida útil de los componentes eléctricos. El gabinete de control de termostato automático está equipado con aire acondicionado para lograr una temperatura constante automática. Esto puede prevenir temperaturas de verano daños excesivos a los componentes.
MÁS MONTAJE DE DISPOSITIVOS ELÉCTRICOS PROFESIONALES, SALIDA DE SIPERACIÓN DE LA ELECTRICIDAD Y DERECHA DE ELECTRICIDAD DEBLE.
Más simple a prueba de polvo, interferencia antiestática, buena disipación de calor, fácil de mantener.
Más conveniente y fácil de detectar fallas y mantenimiento del circuito.
Más seguro e independiente del equipo de la máquina, reduce la interferencia de la operación del equipo.
![]() Materiales | ![]() CORTE | ![]() GRABAR | ![]() MARCA | ![]() SOLDAR |
Acero inoxidable | √ | |||
Acero carbono | √ | |||
Aluminio | √ | |||
Cobre | √ | |||
Galvanizado | √ | |||
Oro | √ | |||
Plata | √ | |||
Placa de níquel | √ | |||
Placa de manganeso | √ |
