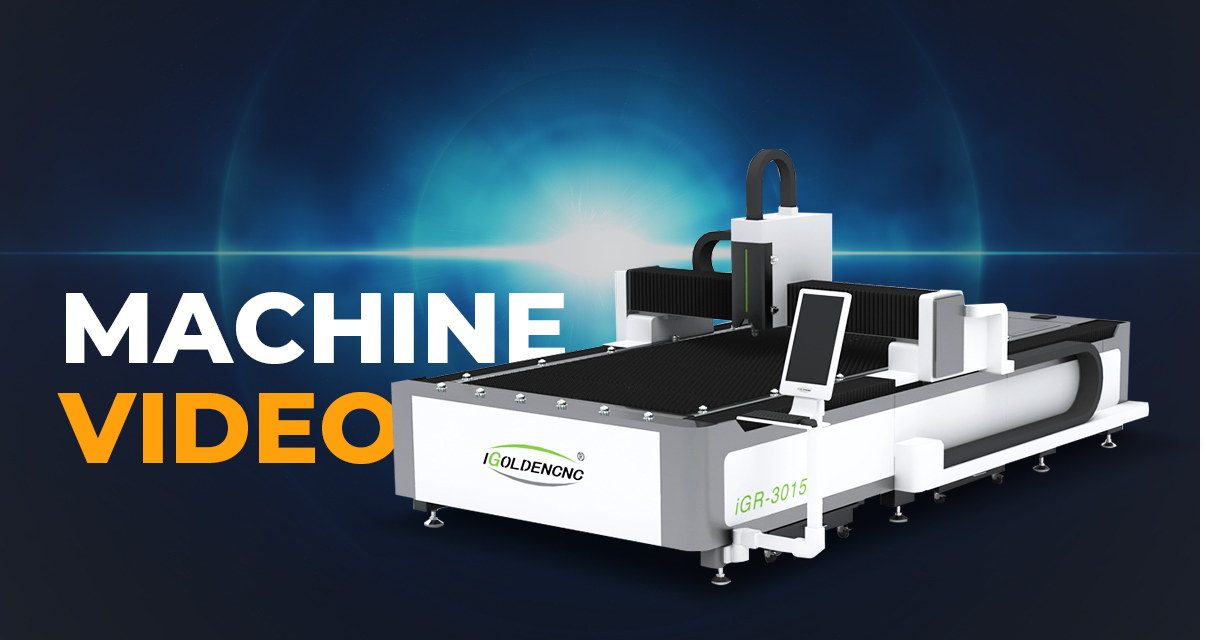

Modelo | IGR-F 3015 | |
Área de trabajo | 3000 * 1500mm | |
Terreno de eje x | 1500mm | |
Y accidente cerebrovascular | 3000mm | |
Trazo de eje z | 120mm | |
Exactitud | X, ex precisión de posicionamiento del eje | 0.03mm |
X, Y Eje de la precisión de reposicionamiento. | 0.02mm | |
Velocidad | X, y eje max. velocidad de funcionamiento | 180m / min |
X, y eje max. velocidad acelerada | 2G | |
Fuente de alimentación | Fase | 3 |
Voltaje nominal | 380v | |
Frecuencia | 50 / 60Hz | |
Grado de protección | IP65 | |
Cuerpo de máquina | Max. carga de trabajo | 1000kg |
Peso corporal | 2000kg | |
Tamaño (L * W * H) | 4410 * 2500 * 2200mm | |
Potencia láser | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Forma de trabajo opcional | 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm |
El lecho de soldadura de tubos cuadrados está soldado con un tubo rectangular grueso con un diámetro de 200 * 200 mm. El peso de la cama puede alcanzar 1T. El cuerpo de la cama es recocido y fresado por un gran pórtico para perforar con precisión todos los agujeros básicos de instalación a la vez.
Mayor resistencia a la tracción y estabilidad dimensional. Mejore efectivamente la precisión de la cama, reduzca el error de procesamiento de la pieza de trabajo. Aumentar la resistencia y la estabilidad del riel guía.
Reduce la pérdida del equipo cuando se usa. Mantiene la precisión del barato.Cortador láserDurante mucho tiempo y no se deforma durante 20 años. losCortador láser asequibleTiene buena estabilidad y reduce los errores de procesamiento causados por la vibración de la cama.
Alta precisión. Después del envejecimiento manual, el tratamiento de la solución y el acabado, la viga tiene una buena integridad, rigidez, tenacidad y ductilidad.
Rápida velocidad. La aleación de aluminio tiene las características de peso ligero y rigidez fuerte, que conduce al movimiento de alta velocidad durante el procesamiento, y la alta flexibilidad es propicia para el corte de alta velocidad de varios gráficos sobre la base de una alta precisión.
Alta eficiencia. El haz de peso más ligero puede garantizar la rápida operación de laMáquina de corte por láser planamejorar la eficiencia de procesamiento, y al mismo tiempo asegure la calidad de procesamiento.
No solo se puede garantizar el funcionamiento de alta velocidad de la máquina de corte por láser, sino también la precisión y la eficiencia del procesamiento de corte por láser.
Mejorar efectivamente la vida útil y la precisión de laCortador láser barato, reducir el costo del tiempo y reducir la pérdida de tiempo. Y después de usar el mismo límite de tiempo, la viga de aluminio puede garantizar la precisión de corte en la mayor medida, y al mismo tiempo puede aliviar la energía cinética de la cabeza láser durante el movimiento de alta velocidad.
La cabeza láser tiene una unidad de accionamiento de motor incorporado, y la lente de enfoque se acciona mediante un mecanismo lineal para cambiar automáticamente la posición dentro de 20 mm. El usuario puede establecer un enfoque continuo a través del programa para completar la rápida perforación de placas gruesas y el corte automático de placas de diferentes espesores y materiales. El grupo de lentes compuesto equipado con D28 integra el haz de luz y optimiza el diseño óptico y enfriado en agua para que la cabeza del láser pueda funcionar de manera estable durante mucho tiempo.
Máquina de corte por láser de fibra plana, equipado con láser de fibra de 1000W-12000W, se puede cortar una placa de acero al carbono de 0-25 mm de grosor, placa de acero inoxidable de 0 a 20 mm, placa de aluminio, placa de cobre de 0-12 mm, área de trabajo estándar de 1500 * 3000 mm, se puede actualizar. Un gabinete independiente con aire acondicionado incorporado para 1500 * 4500 mm, 2000W y por encima de la potencia, y se puede instalar con un dispositivo de rotación lateral para actualizar a una máquina de corte láser de fibra de doble uso.
La pantalla de pantalla vertical de 21.5 'es diferente de la pantalla horizontal tradicional. La velocidad de respuesta alcanza las 8 ms, la resolución alcanza las 1080p, la relación de pantalla se optimiza a 16: 9, el consumo de energía es bajo, y la interfaz de software de control y los hábitos de navegación humana están mejor adaptados. Además, tiene un alto nivel de brillo y una baja reflectancia, y el panel de vidrio resistente tiene robustez y durabilidad.
El sistema de corte por láser CYPCUT es un sistema de control de bucle abierto con todas las funciones se inició específicamente para la industria de procesamiento de chapa.
APOYO AI, DXF, PLT, GERBER, LXD y otros formatos de datos gráficos, y aceptan códigos de normas G internacionales.
Al abrir e importar archivos externos, se realiza automáticamente la optimización.
Diseño automático flexible y diverso y funciones de secuencia de diseño manual, una variedad de métodos de matriz están disponibles.
La potente función de la biblioteca de materiales permite que todos los parámetros del proceso se guardan para que se use el mismo material nuevamente.
Procesamiento de memoria de interrupción y posicionamiento de cualquier función de punto.
Corte de altura fija, fuera de tablero siguiente y múltiples métodos de búsqueda de bordes.
Apoye el control remoto del sistema a través de la caja de mano inalámbrica y Ethernet.
Un clic para configurar la ruta de corte de vuelo.
Es fácil de instalar, fácil de depurar, excelente en el rendimiento y completar en Plan.it es el sistema de control de corte láser de fibra con la mayor participación de mercado en la actualidad.
Eje de rotación lateral
Gabinete de control independiente de pie
A prueba de polvo Todos los componentes eléctricos y las fuentes láser están integradas en un gabinete de control separado y tienen un diseño a prueba de polvo para extender la vida útil de los componentes eléctricos. El gabinete de control de termostato automático está equipado con aire acondicionado para lograr una temperatura constante automática. Esto puede prevenir temperaturas de verano daños excesivos a los componentes.
MÁS MONTAJE DE DISPOSITIVOS ELÉCTRICOS PROFESIONALES, SALIDA DE SIPERACIÓN DE LA ELECTRICIDAD Y DERECHA DE ELECTRICIDAD DEBLE.
Más simple a prueba de polvo, interferencia antiestática, buena disipación de calor, fácil de mantener.
Más conveniente y fácil de detectar fallas y mantenimiento del circuito.
Más seguro e independiente del equipo de la máquina, reduce la interferencia de la operación del equipo.
![]() Materiales | ![]() CORTE | ![]() GRABAR | ![]() MARCA | ![]() SOLDAR |
Hoja de acero inoxidable | √ | |||
Hoja de acero al carbono | √ | |||
Hoja de aluminio | √ | |||
Lámina de cobre | √ | |||
Hoja galvanizada | √ | |||
Hoja de oro | √ | |||
Hoja de plata | √ | |||
Placa de níquel | √ | |||
Placa de manganeso | √ |
