Máquina de soldadura por láser de mano, utilizando un posicionamiento preciso infrarrojo, flexible y conveniente, soldadura firme, sin consumibles, costura de soldadura suave y fina y no fácil de deformar, principalmente para soldadura láser de piezas grandes, ampliamente utilizadas en chapa de tamaño grande y mediano, gabinetes, chasis, Aleaciones de aluminio Soldadura por puntos de larga distancia, soldadura completa, soldadura continua, soldadura sellada, etc. de piezas grandes, tales como marcos de puertas y ventanas, escaleras, ascensores, muebles de acero inoxidable, etc.
Artículo No. | igwl |
Longitud de onda láser | 1070-1080nm |
Potencia láser | 500W / 1000W / 1500W / 2000W |
Velocidad de soldadura | 0-120mm / s |
Espesor de soldadura | 0.5-3mm |
Estabilidad de la salida láser | ± 2% |
Diámetro de fibra | 100 μm |
Longitud de fibra | 10m (15 m opcionado) |
Diámetro del punto | Φ0.2mm |
Fuente de bombeo | Semiconductor |
Haz de luz | ≤1.1 |
Voltaje | 220V ± 5% / 50Hz |
Método de enfriamiento | Refrigeración por agua |
Temperatura de refrigeración por agua | 15-35 ℃ |
Longitud focal de colimación: 150 mm Duración focal de enfoque: 250 mm Diámetro de fibra: 50 μm de gas protector> 15llmin | ||||
Numeración | material | Potencia de salida | Penetración (mm) | Velocidad (mmmin) |
1 | acero inoxidable | 500 | 1.5 | 0.85 |
2 | acero inoxidable | 500 | 1 | 2.55 |
3 | acero inoxidable | 500 | 0.5 | 6.8 |
4 | acero inoxidable | 750 | 2.5 | 0.85 |
5 | acero inoxidable | 750 | 2 | 2.55 |
6 | acero inoxidable | 750 | 1.5 | 2.17 |
7 | acero inoxidable | 750 | 1 | 6.8 |
8 | acero inoxidable | 1000 | 0.5 | 8.5 |
9 | acero inoxidable | 1000 | 3 | 0.85 |
10 | acero inoxidable | 1000 | 2.5 | 2.55 |
11 | acero inoxidable | 1000 | 2 | 3.4 |
12 | acero inoxidable | 1000 | 1.5 | 5.1 |
13 | acero inoxidable | 1000 | 0.5 | 12.75 |
14 | Acero al carbono (bajo) | 500 | 1 | 1.28 |
15 | Acero al carbono (bajo) | 500 | 0.5 | 5.1 |
16 | Acero al carbono (bajo) | 750 | 2 | 0.85 |
17 | Acero al carbono (bajo) | 750 | 1.5 | 2.55 |
18 | Acero al carbono (bajo) | 750 | 1 | 5.95 |
19 | Acero al carbono (bajo) | 750 | 0.5 | 7.62 |
20 | Acero al carbono (bajo) | 1000 | 2.5 | 0.85 |
21 | Acero al carbono (bajo) | 1000 | 2 | 2.55 |
22 | Acero al carbono (bajo) | 1000 | 1.5 | 4.25 |
23 | Acero al carbono (bajo) | 1000 | 1 | 6.8 |
24 | Acero al carbono (bajo) | 1000 | 0.5 | 11.05 |
25 | Aluminio puro | 500 | 1 | 0.85 |
26 | Aluminio puro | 750 | 1 | 1.7 |
27 | Aluminio puro | 1000 | 1 | 3.4 |
28 | Aluminio puro | 1000 | 2 | 0.85 |
29 | Cobre rojo | 1000 | 0.3 | 1.7 |
La calidad del láser determina la calidad de la máquina de soldadura por láser de mano.
Elegimos el láser de fibra avanzado, la vida útil es de más de 10W horas, el consumo de energía es pequeño, la tasa de falla es baja, la fibra óptica flexible es de hasta 10-15 m, flexible y conveniente, puede soldadura al aire libre y equipada Con una capa protectora rígida.
Para resolver la limitación del espacio de trazo de la mesa de trabajo, la cabeza de posicionamiento frontal hecha de cobre puede ser reemplazada, la cabeza de enfoque puede ser telescópica y enfocada, y el manguito de tubo protector trasero garantiza la seguridad de la línea.
Control de interruptor táctil, rango de giro opcional, brecha grande puede soldarse fácilmente, peso muerto <1.5 kg, sensación de buena mano.
La alimentación automática opcional, el grosor de alimentación de alambre es opcional, la velocidad es ajustable, el cabezal de la pistola se mueve por la cinta para avanzar a una velocidad uniforme, y la costura de soldadura es uniforme y precisa.

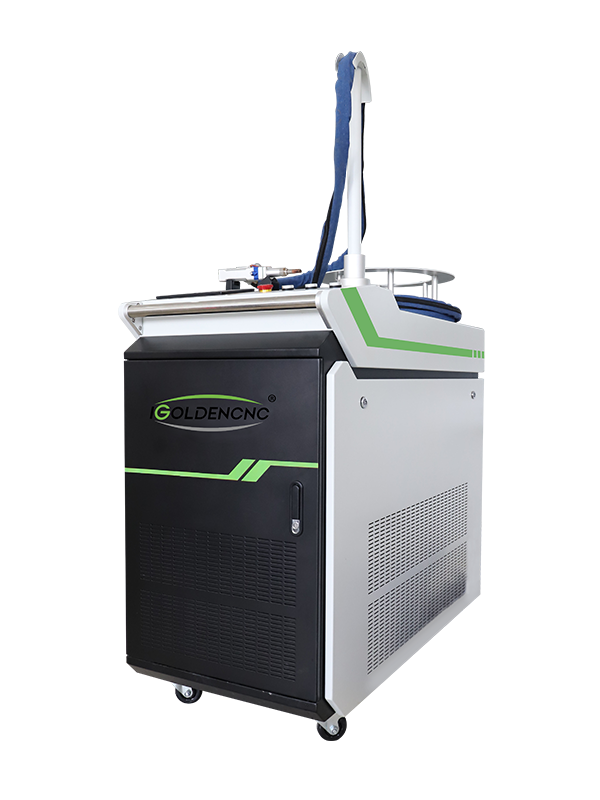

Área de bobinado de fibra óptica, panel de pantalla táctil, control de botones, puerta de gabinete de apertura lateral, rueda universal con bloqueo, gabinete principal integrado, ducto de aire de disipación de calor, elMáquina de soldadura láser de manoSerá más conveniente y fácil de operar.
![]() Materiales | ![]() CORTE | ![]() GRABAR | ![]() MARCA | ![]() SOLDAR |
Acero inoxidable | √ | |||
Acero carbono | √ | |||
Aluminio | √ | |||
Cobre | √ | |||
Hoja galvanizada | √ | |||
Oro | √ | |||
Plata | √ | |||
Placa de níquel | √ | |||
Placa de manganeso | √ |
Método de soldadura | Zona afectada por el calor | Deformación térmica | Calidad de soldadura | Ya sea para agregar soldadura | Ambiente de soldadura |
Soldadura por láser | Menor | Menor | mejor | no | No hay requisitos especiales (a excepción de las industrias especiales) |
Soldadura | general | general | general | sí | Calefacción general |
Soldadura Arc Argon | Más grande | Más grande | general | sí | Necesito electrodos |
Soldadura por resistencia | Más grande | Más grande | general | no | Necesito electrodos |
Soldadura de arco de plasma | general | general | general | sí | Necesito electrodos |
Soldadura por haz de electrones | Menor | Menor | mejor | no | aspiradora |
La soldadura por láser es un nuevo tipo de método de soldadura.Equipo de soldadura por láserEstá dirigido principalmente a soldar materiales de pared delgada y piezas de precisión. Puede realizar soldadura por puntos, soldadura a tope, soldadura de superposición, soldadura sellada, etc., y sus características son:
Tiene una alta relación de aspecto, ancho de soldadura pequeña, zona pequeña afectada por el calor, pequeña deformación y velocidad de soldadura rápida.
La costura de soldadura es suave y hermosa, sin necesidad de tratar después de soldar o solo un procedimiento de procesamiento simple.
La costura de soldadura es de alta calidad, sin porosidad, puede reducir y optimizar las impurezas de metal base, la estructura se puede refinar después de la soldadura, y la resistencia y la resistencia de la soldadura son al menos equivalentes o incluso más altas que el metal base.
Puede controlarse con precisión, el punto de luz enfocado es pequeño, se puede colocar con alta precisión, y es fácil realizar la automatización. Puede realizar la soldadura entre algunos materiales disímiles.
La soldadura con láser IgolDencNC es principalmente láseres de alta potencia, la potencia está por encima de 500 vatios, en general, este tipo de láser debe usarse para placas por encima de 1 mm. El mecanismo de soldadura es la soldadura de penetración profunda basada en el efecto del orificio, con una gran relación de aspecto, que puede alcanzar más de 5: 1, velocidad de soldadura rápida y una pequeña deformación térmica. Tiene una amplia gama de aplicaciones en maquinaria, automóviles, barcos y otras industrias. También hay algunos láseres continuos de baja potencia cuyo poder está entre decenas a cientos de vatios. Se utilizan más en industrias de soldadura de plástico y soldadura de láser.
La soldadura por láser se puede aplicar a la soldadura de titanio, níquel, estaño, zinc, cobre, aluminio, cromo, niobio, oro, plata y otros metales y sus aleaciones, así como acero, kovar y otras aleaciones. Se puede aplicar a la soldadura de varios metales disímiles, como el cobre-níquel, el níquel-titanio, el cobre-titanio, el titanio-molibdeno, el cobre de latón y el cobre de bajo consumo de carbono. Al mismo tiempo, también se usa ampliamente en comunicaciones de teléfonos móviles, componentes electrónicos, vasos y relojes, joyas, productos de hardware, equipos de precisión, equipos médicos, autopartes, regalos artesanales y otras industrias.
