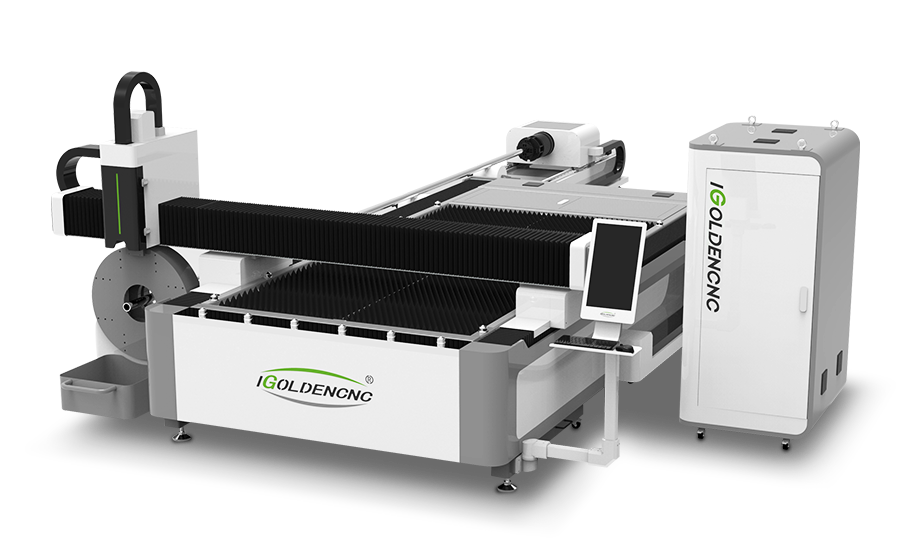

La máquina de corte por láser de fibra de doble uso puede realizar el corte de dos materiales diferentes en el mismo equipo. Puede cortar ambas placas metálicas y tubos (incluidos tubos cuadrados, tubos redondos, acero del canal, acero de ángulo, etc.). Una máquina con múltiples funciones, rendimiento de alto costo, sistema de control de corte de tubería profesional, alta precisión, función completa, fácil de usar, operación simple, adecuada para empresas integrales de procesamiento y fabricación.
Modelo | IGR-FT 3015 | |
Área de trabajo / Longitud del tubo | 3000 * 1500mm / 6000mm | |
Terreno de eje x | 1500mm | |
Y accidente cerebrovascular | 3000mm | |
Trazo de eje z | 300mm | |
Diametro del tubo | 20-220mm | |
Exactitud | X, ex precisión de posicionamiento del eje | 0.05mm |
X, Y Eje de la precisión de reposicionamiento. | 0.03mm | |
Velocidad | Ángulo de rotación del eje W | n * 360 |
W Eje MAX. Ratuir la velocidad | 80RPM | |
X, y eje max. velocidad de funcionamiento | 150m / min | |
U eje max. velocidad de posicionamiento | 800mm / s | |
X, y eje max. velocidad acelerada | 1.5g | |
Fuente de alimentación | Fase | 3 |
Voltaje nominal | 380v | |
Frecuencia | 50 / 60Hz | |
Grado de protección | IP65 | |
Cuerpo de máquina | Max. carga de trabajo | 1000kg |
Peso corporal | 2600kg | |
Tamaño (L * W * H) | 8060 * 3000 * 1965mm | |
Potencia láser | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Forma de trabajo opcional | 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm | |
Longitud del tubo opcional | 3000mm / 9000mm |
El lecho de soldadura de tubos cuadrados está soldado con un tubo rectangular grueso con un diámetro de 200 * 200 mm. El peso de la cama puede alcanzar 1T. El cuerpo de la cama es recocido y fresado por un gran pórtico para perforar con precisión todos los agujeros básicos de instalación a la vez. .
Mayor resistencia a la tracción y estabilidad dimensional. Mejore efectivamente la precisión de la cama, reduzca el error de procesamiento de la pieza de trabajo. Aumentar la resistencia y la estabilidad del riel guía.
Reduce la pérdida de la máquina de corte por láser de metal cuando se usa. Mantiene la precisión de la máquina de la máquina durante mucho tiempo y no se deforma durante 20 años. El equipo tiene una buena estabilidad y reduce los errores de procesamiento causados por la vibración de la cama.
Alta precisión. Después del envejecimiento manual, el tratamiento de la solución y el acabado, la viga tiene una buena integridad, rigidez, tenacidad y ductilidad.
Rápida velocidad. La aleación de aluminio tiene las características de peso ligero y rigidez fuerte, que conduce al movimiento de alta velocidad durante el procesamiento, y la alta flexibilidad es propicia para el corte de alta velocidad de varios gráficos sobre la base de una alta precisión.
Alta eficiencia. La viga de peso más ligera puede garantizar la operación rápida del equipo, mejorar la eficiencia de procesamiento y, al mismo tiempo, garantizar la calidad de procesamiento.
No solo puede la operación de alta velocidad de laMejor máquina de corte por láserser garantizado, pero también la exactitud y eficiencia del procesamiento de corte.
Mejorar efectivamente la vida útil y la precisión de la máquina de corte por láser de metal, reducir el costo de tiempo y reducir la pérdida de tiempo. Y después de usar el mismo límite de tiempo, la viga de aluminio puede garantizar la precisión de corte en la mayor medida, y al mismo tiempo puede aliviar la energía cinética de la cabeza láser durante el movimiento de alta velocidad.
Eje de rotación lateral
La cabeza láser tiene una unidad de accionamiento de motor incorporado, y la lente de enfoque se acciona mediante un mecanismo lineal para cambiar automáticamente la posición dentro de 20 mm. El usuario puede establecer un enfoque continuo a través del programa para completar la rápida perforación de placas gruesas y el corte automático de placas de diferentes espesores y materiales. El grupo de lentes compuesto equipado con D28 integra el haz de luz y optimiza el diseño óptico y enfriado en agua para que la cabeza del láser pueda funcionar de manera estable durante mucho tiempo.
La pantalla de pantalla vertical es diferente de la pantalla de pantalla horizontal tradicional. La velocidad de respuesta alcanza las 8 ms, la resolución alcanza las 1080p, la relación de pantalla se optimiza a 16: 9, el consumo de energía es bajo, y la interfaz de software de control y los hábitos de navegación humana están mejor adaptados. Además, tiene un alto nivel de brillo y una baja reflectancia, y el panel de vidrio resistente tiene robustez y durabilidad.
El sistema de corte por láser CYPCUT es un sistema de control de bucle abierto con todas las funciones se inició específicamente para la industria de procesamiento de metales de doble uso.
APOYO AI, DXF, PLT, GERBER, LXD y otros formatos de datos gráficos, y aceptan códigos de normas G internacionales.
Al abrir e importar archivos externos, se realiza automáticamente la optimización.
Diseño automático flexible y diverso y funciones de secuencia de diseño manual, una variedad de métodos de matriz están disponibles.
La potente función de la biblioteca de materiales permite que todos los parámetros del proceso se guardan para que se use el mismo material nuevamente.
Procesamiento de memoria de interrupción y posicionamiento de cualquier función de punto.
Corte de altura fija, fuera de tablero siguiente y múltiples métodos de búsqueda de bordes.
Apoye el control remoto del sistema a través de la caja de mano inalámbrica y Ethernet.
Un clic para configurar la ruta de corte de vuelo.
Es fácil de instalar, fácil de depurar, excelente en el rendimiento y completar en Plan.it es el sistema de control de corte láser de fibra con la mayor participación de mercado en la actualidad.
Gabinete de control independiente de pie
A prueba de polvo Todos los componentes eléctricos y las fuentes láser están integradas en un gabinete de control separado y tienen un diseño a prueba de polvo para extender la vida útil de los componentes eléctricos. El gabinete de control de termostato automático está equipado con aire acondicionado para lograr una temperatura constante automática. Esto puede prevenir temperaturas de verano daños excesivos a los componentes.
MÁS MONTAJE DE DISPOSITIVOS ELÉCTRICOS PROFESIONALES, SALIDA DE SIPERACIÓN DE LA ELECTRICIDAD Y DERECHA DE ELECTRICIDAD DEBLE.
Más simple a prueba de polvo, interferencia antiestática, buena disipación de calor, fácil de mantener.
Más conveniente y fácil de detectar fallas y mantenimiento del circuito.
Más seguro e independiente del equipo de la máquina, reduce la interferencia de la operación del equipo.
![]() Materiales | ![]() CORTE | ![]() GRABAR | ![]() MARCA | ![]() SOLDAR |
Acero inoxidable | √ | |||
Acero carbono | √ | |||
Aluminio | √ | |||
Cobre | √ | |||
Galvanizado | √ | |||
Oro | √ | |||
Plata | √ | |||
Placa de níquel | √ | |||
Placa de manganeso | √ |
