La máquina de corte por láser del tubo es una máquina de corte por láser especialmente diseñada para el corte de tubos. Puede cortar tubos redondos, tubos cuadrados, tubos ovalados, tubos rectangulares y tubos irregulares. Está equipado con un sistema operativo de corte especial, que es fácil de operar, de alta precisión y profesional. Fuerte, adecuado para el corte de perfil profesional, ampliamente utilizado en equipos deportivos, tuberías de petróleo, equipos químicos y otras industrias. Puede cortar acero al carbono y acero inoxidable.
Modelo | IGR-T 60C | |
Longitud del tubo | 6000mm | |
Diametro del tubo | Φ20mm-φ240mm | |
Max. Longitud terminada del tubo | 4000mm | |
Terreno de eje x | 240mm | |
Y accidente cerebrovascular | 6500mm | |
Trazo de eje z | 220mm | |
Exactitud | X, ex precisión de posicionamiento del eje | 0.03mm |
X, Y Eje de la precisión de reposicionamiento. | 0.02mm | |
Velocidad | Angulo de rotación del Axos | n * 360 |
W Eje MAX. rotación de velocidad | 80RPM | |
X eje max. velocidad de posicionamiento | 30m / min | |
Y eje max. velocidad de posicionamiento | 40mm / s | |
X eje max. velocidad acelerada | 1.5g | |
Y eje max. velocidad acelerada | 0.6g | |
Fuente de alimentación | Fase | 3 |
Voltaje nominal | 380v | |
Frecuencia | 50 / 60Hz | |
Grado de protección | IP65 | |
Cuerpo de máquina | Max. carga de trabajo | 1000kg |
Peso corporal | 2200kg | |
Tamaño (L * W * H) | 11800 * 2400 * 2400mm | |
Potencia láser | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Longitud del tubo opcional | 3000mm / 9000mm |
La cabeza láser tiene una unidad de accionamiento de motor incorporado, y la lente de enfoque se acciona mediante un mecanismo lineal para cambiar automáticamente la posición dentro de 20 mm. El usuario puede establecer un enfoque continuo a través del programa para completar la rápida perforación de placas gruesas y el corte automático de placas de diferentes espesores y materiales. El grupo de lentes compuesto equipado con D28 integra el haz de luz y optimiza el diseño óptico y enfriado en agua para que la cabeza del láser pueda funcionar de manera estable durante mucho tiempo.
El rango ajustable diagonal es de 20-240 mm, el servomotor y el reductor se accionan de forma sincrónica, y se adopta el diseño del soporte del tubo inteligente, lo que puede resolver el problema de deformación en el proceso de corte de tubos.
Para garantizar la precisión del mecanizado, se pueden realizar un corte preciso de la máquina de corte láser de tuberías redondas, la máquina de corte por láser de tuberías cuadradas, la máquina de corte por láser de las tuberías rectangulares, los aceros de ángulo, los aceros de canal, los tubos de canal y los tubos de canales y las tuberías ovaladas.

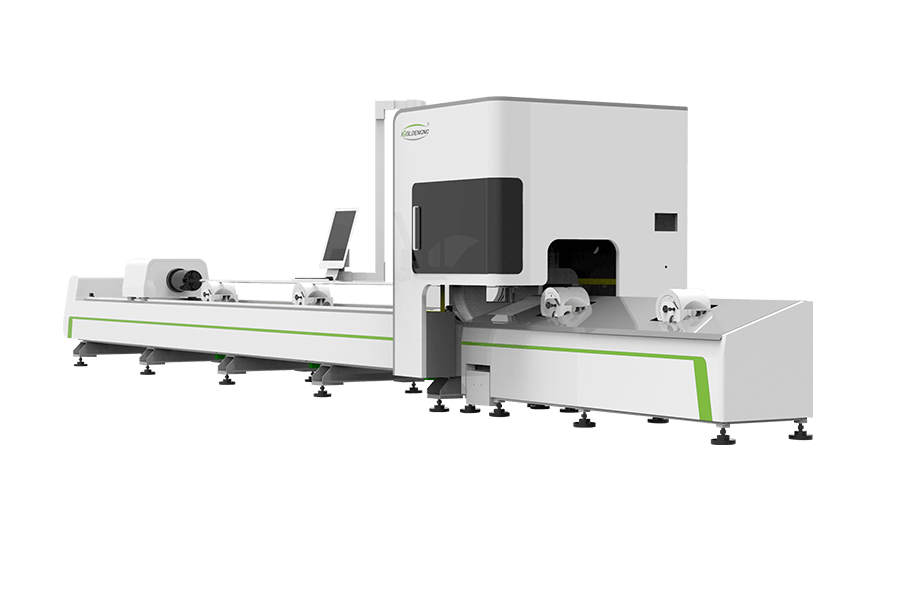

Máquina de corte láser de fibra de tubo de metal IGR-T
Flexible y ajustable para mejorar la eficiencia.
Adecuado para tubos de corte de varias formas.
Más seguro, fácil de instalar, guardar mano de obra, consumir menos y costar menos.
La longitud de la cola mínima es de 20 mm, que realiza verdaderamente realiza cero reducción de la cola, reduce el costo de las materias primas y brinda grandes beneficios de producción.
Ventana de observación protectora
Adopta Láser Protevtive Glass, puede ver todo el proceso completo a través de la ventana de observación, con un ambiente más seguro y ecológico, que confirma el estándar europeo de CE.
Combinado con la ergonomía, la altura de la manija de metal es aproximadamente de 1,3 m a 1,8 m, en el lado derecho del operador.
Cyptube Professional Tube Tube Software.
Seguimiento automático del centro y compensación excéntrica para garantizar la precisión de corte.
Tecnología de corte de esquina, sin quema excesiva, calidad de alta sección.
Procesamiento de corte común, reducción de descuentos y ahorrando costos de producción.
Máquina de corte de tubos láser con bastidores de tren de Hiwin Taiwan, motor de accionamiento de Japón Panasonic, Reductor de Japón Shimpo, soporte de tubo avanzado.
La precisión de posicionamiento de la máquina herramienta es de 0.03 mm, y la precisión de posicionamiento repetida es de 0.02 mm.
El lecho de soldadura de servicio pesado está soldado con un tubo rectangular grueso con un diámetro de 200 * 200 mm. El peso de la cama puede alcanzar 1000 kg. El cuerpo de la cama es recocido y fresado por un gran pórtico para perforar con precisión todos los agujeros básicos de instalación a la vez. -
Mayor resistencia a la tracción y estabilidad dimensional. Mejore efectivamente la precisión de la cama, reduzca el error de procesamiento de la pieza de trabajo. Aumentar la resistencia y la estabilidad del riel guía.
Reduce la pérdida del equipo cuando se usa y mantiene la precisión de la máquina de corte por láser del tubo durante mucho tiempo y no se deforma durante 20 años. El equipo tiene una buena estabilidad y reduce los errores de procesamiento causados por la vibración de la cama.
La pantalla de pantalla táctil capacitiva vertical de 21.5 '' es diferente de la pantalla de pantalla horizontal tradicional. La velocidad de respuesta es de 8 ms, la resolución es de 1080p, la relación de pantalla se optimiza a 16: 9, el consumo de energía es bajo, y la interfaz de software de control y los hábitos de navegación humana están mejor adaptados. Además, tiene un alto nivel de brillo y una baja reflectancia, y el panel de vidrio resistente tiene robustez y durabilidad.
![]() Materiales | ![]() CORTE | ![]() GRABAR | ![]() MARCA | ![]() SOLDAR |
Tubo de acero inoxidable | √ | |||
Tubo de acero al carbono | √ | |||
Tubo de aluminio | √ | |||
Tubo de cobre | √ | |||
Tubo galvanizado | √ | |||
Tubo de oro | √ | |||
Tubo de plata | √ | |||
Tubo de níquel | √ | |||
Tubo de manganeso | √ |
