Modelo | IGR-P 3015 | |
Área de trabajo | 3000 * 1500mm | |
Terreno de eje x | 1500mm | |
Y accidente cerebrovascular | 3000mm | |
Trazo de eje z | 300mm | |
Exactitud | X, ex precisión de posicionamiento del eje | 0.03mm |
X, Y Eje de la precisión de reposicionamiento. | 0.02mm | |
Velocidad | X, y eje max. velocidad de funcionamiento | 180m / min |
X, y eje max. velocidad acelerada | 2G | |
Fuente de alimentación | Fase | 3 |
Voltaje nominal | 380v | |
Frecuencia | 50 / 60Hz | |
Grado de protección | IP65 | |
Cuerpo de máquina | Max. carga de trabajo | 1000kg |
Peso corporal | 4000kg | |
Tamaño (L * W * H) | 8230 * 3140 * 2300mm | |
Potencia láser | 500W / 750W / 1000W / 1500W / 2000W / 3000W / 4000W / 5000W / 6000W / 8000W / 10000W / 12000W | |
Forma de trabajo opcional | 4000 * 1500mm / 4000 * 2000mm / 6000 * 2000mm / 6000 * 2500mm |
Más rápido y más estable.
Mejorar la precisión y seguridad del procesamiento.
Aumentar la productividad.
Plataforma de intercambio automático de doble cadena de doble motor, la plataforma se compone de un marco soldado, con una cuadrícula de soporte en la que se admite la pieza de trabajo, y la mesa de trabajo puede soportar una carga de hasta 1000 kg; Hay bolas universales alrededor de la mesa de trabajo, impulsadas por el servomotor de Yaskawa, la velocidad de cambio estable dentro de los 8-15, evitando efectivamente la desviación y la colisión.
Los dos modos de enlace o operación independiente se pueden configurar de manera flexible, lo cual es conveniente tratar con fallas como los atascos, fáciles de limpiar los residuos a continuación, cumplir con la carga y descarga de placas especiales y mejorar la eficiencia de la producción.

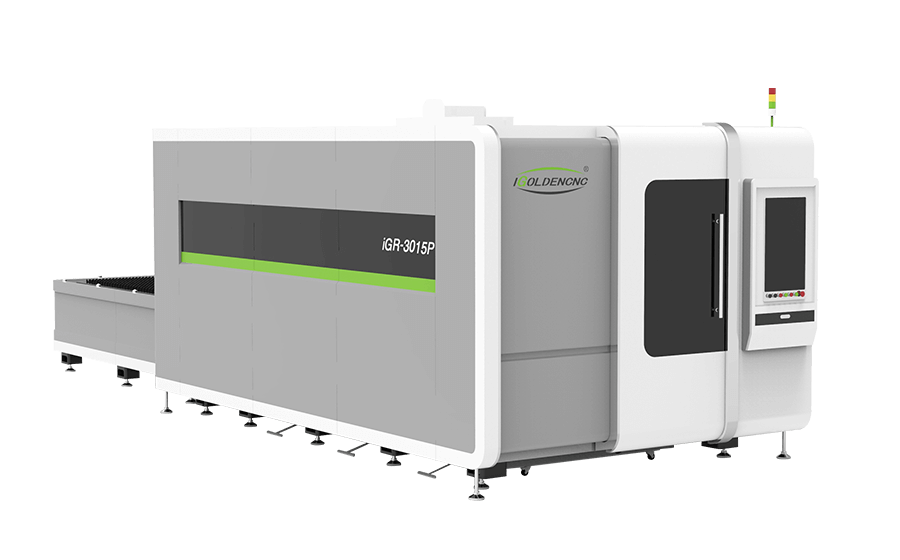

Máquina de corte láser de fibra cerrada 360 ° Protección completa y diseño cerrado, la ventana de observación adopta un vidrio de protección láser que cumple con los estándares europeos de CE, y toda la máquina pesa 10T.
Protección del medio ambiente: evitar la fuga de polvo generada por corte para garantizar la limpieza del área de trabajo.
Seguridad: Evite la contaminación por láser, proteja la seguridad de los operadores en el proceso de producción y mejore el factor de seguridad.
Extienda la vida útil de la máquina, y puede mantener y mejorar la calidad de procesamiento del producto, y finalmente lograr una eficiencia estable y alta.
La protección completamente cerrada mejora la seguridad de uso.
El vidrio protector láser protege a los humanos de la radiación con láser.
El sistema automático de recolección de polvo es respetuoso con el medio ambiente.
El sistema de monitoreo inteligente reduce la tasa de accidentes y mejora la eficiencia del trabajo y la estabilidad.
La cabeza láser tiene una unidad de accionamiento de motor incorporado, y la lente de enfoque se acciona mediante un mecanismo lineal para cambiar automáticamente la posición dentro de 20 mm. El usuario puede establecer un enfoque continuo a través del programa para completar la rápida perforación de placas gruesas y el corte automático de placas de diferentes espesores y materiales. El grupo de lentes compuesto equipado con D28 integra el haz de luz y optimiza el diseño óptico y enfriado en agua para que la cabeza del láser pueda funcionar de manera estable durante mucho tiempo.
El lecho de soldadura de tubos cuadrados está soldado con un tubo rectangular grueso con un diámetro de 200 * 200 mm. El peso de la cama puede alcanzar 1T. El cuerpo de la cama es recocido y fresado por un gran pórtico para perforar con precisión todos los agujeros básicos de instalación a la vez. .
Mayor resistencia a la tracción y estabilidad dimensional. Mejore efectivamente la precisión de la cama, reduzca el error de procesamiento de la pieza de trabajo. Aumentar la resistencia y la estabilidad del riel guía.
Reduce la pérdida del equipo cuando se usa. Mantiene la precisión de la máquina de la máquina durante mucho tiempo y no se deforma durante 20 años. El equipo tiene una buena estabilidad y reduce los errores de procesamiento causados por la vibración de la cama.
En la plataforma de carga y carga trasera, el borde de la cama está cubierto con acero inoxidable de alta calidad.
Resistente al desgaste y resistente a los arañazos. El uso de acero inoxidable austenítico reforzado tiene una resistencia a la abrasión más fuerte y resistencia a los arañazos, evitando daños directos a la cama y causando la corrosión del cuerpo de la cama.
Preservativo. El acero inoxidable de alta calidad tiene resistencia a la corrosión, y inevitablemente se encontrará con un entorno de ácido o álcali fuerte durante el procesamiento industrial.
Lifeime más largo. Proteja efectivamente el cuerpo de la cama, que puede ser desmontado y reemplazado por sí mismo para extender la vida útil del equipo.
losMáquina de corte por láser de metal con intercambio.Plataforma, durante el proceso de carga y descarga, la hoja de metal continuará frotándose contra el borde de la cama. El innovador diseño de revestimiento de acero inoxidable hace que el equipo sea hermoso y práctico, y reduce aún más el costo de mantenimiento.
Alta precisión. Después del envejecimiento manual, el tratamiento de la solución y el acabado, la viga tiene una buena integridad, rigidez, tenacidad y ductilidad.
Rápida velocidad. La aleación de aluminio tiene las características de peso ligero y rigidez fuerte, que conduce al movimiento de alta velocidad durante el procesamiento, y la alta flexibilidad es propicia para el corte de alta velocidad de varios gráficos sobre la base de una alta precisión.
Alta eficiencia. La viga de peso más ligera puede garantizar la operación rápida del equipo, mejorar la eficiencia de procesamiento y, al mismo tiempo, garantizar la calidad de procesamiento.
No solo se puede garantizar el funcionamiento de alta velocidad del mejor cortador láser, sino también la precisión y la eficiencia del procesamiento de la hoja de metal.
Mejorar efectivamente la vida útil y la precisión de la máquina de corte por láser protectora, reducir el costo del tiempo y reducir la pérdida de tiempo. Y después de usar el mismo límite de tiempo, la viga de aluminio puede garantizar la precisión de corte en la mayor medida, y al mismo tiempo puede aliviar la energía cinética de la cabeza láser durante el movimiento de alta velocidad.
La pantalla de pantalla vertical es diferente de la pantalla de pantalla horizontal tradicional. La velocidad de respuesta alcanza las 8 ms, la resolución alcanza las 1080p, la relación de pantalla se optimiza a 16: 9, el consumo de energía es bajo, y la interfaz de software de control y los hábitos de navegación humana están mejor adaptados. Además, tiene un alto nivel de brillo y una baja reflectancia, y el panel de vidrio resistente tiene robustez y durabilidad.
El sistema de corte por láser CYPCUT es un sistema de control de bucle abierto con todas las funciones se inició específicamente para la industria de procesamiento de chapa.
APOYO AI, DXF, PLT, GERBER, LXD y otros formatos de datos gráficos, y aceptan códigos de normas G internacionales.
Al abrir e importar archivos externos, se realiza automáticamente la optimización.
Diseño automático flexible y diverso y funciones de secuencia de diseño manual, una variedad de métodos de matriz están disponibles.
La potente función de la biblioteca de materiales permite que todos los parámetros del proceso se guardan para que se use el mismo material nuevamente.
Procesamiento de memoria de interrupción y posicionamiento de cualquier función de punto.
Corte de altura fija, fuera de tablero siguiente y múltiples métodos de búsqueda de bordes.
Apoye el control remoto del sistema a través de la caja de mano inalámbrica y Ethernet.
Un clic para configurar la ruta de corte de vuelo.
Es fácil de instalar, fácil de depurar, excelente en el rendimiento y completar en Plan.it es el sistema de control de corte láser de fibra con la mayor participación de mercado en la actualidad.
Gabinete de control independiente de pie
A prueba de polvo Todos los componentes eléctricos y las fuentes láser están integradas en un gabinete de control separado y tienen un diseño a prueba de polvo para extender la vida útil de los componentes eléctricos. El gabinete de control de termostato automático está equipado con aire acondicionado para lograr una temperatura constante automática. Esto puede prevenir temperaturas de verano daños excesivos a los componentes.
MÁS MONTAJE DE DISPOSITIVOS ELÉCTRICOS PROFESIONALES, SALIDA DE SIPERACIÓN DE LA ELECTRICIDAD Y DERECHA DE ELECTRICIDAD DEBLE.
Más simple a prueba de polvo, interferencia antiestática, buena disipación de calor, fácil de mantener.
Más conveniente y fácil de detectar fallas y mantenimiento del circuito.
Más seguro e independiente del equipo de la máquina, reduce la interferencia de la operación del equipo.
![]() Materiales | ![]() CORTE | ![]() GRABAR | ![]() MARCA | ![]() SOLDAR |
Plato de acero inoxidable | √ | |||
Placa de acero al carbono | √ | |||
Hoja de aluminio | √ | |||
Lámina de cobre | √ | |||
Hoja galvanizada | √ | |||
Plato de oro | √ | |||
Vajilla de plata | √ | |||
Placa de níquel | √ | |||
Placa de manganeso | √ |
