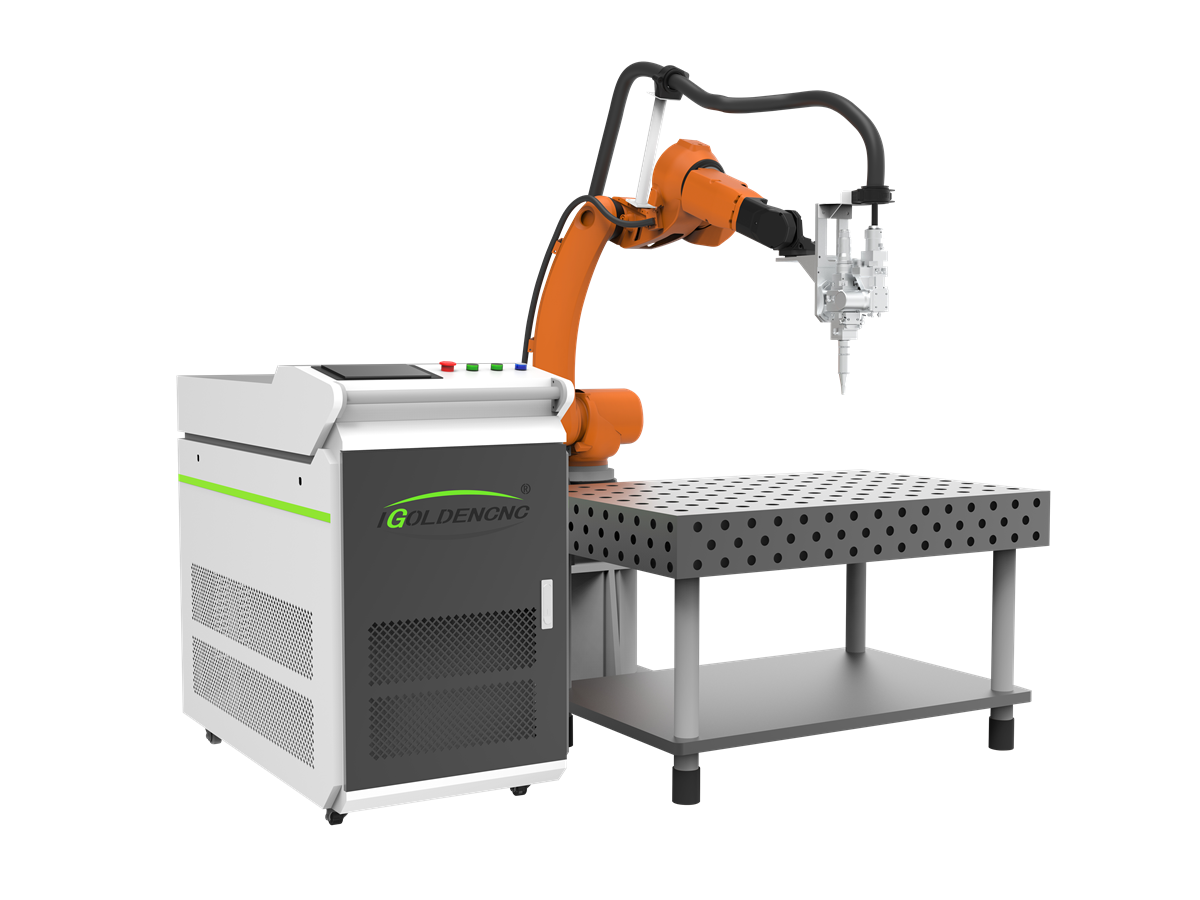

Máquina de soldadura láser de fibra robot
La soldadura por láser utiliza un haz láser de densidad de alta energía como fuente de calor para calentar localmente el material en un área pequeña para derretir el material para formar una piscina fundida específica, a fin de lograr el efecto de soldadura. La soldadura con láser se utiliza principalmente para soldar materiales de pared delgada, partes de precisión, etc. Puede realizar soldadura por puntos, soldadura de empalme, soldadura de sellado, soldadura por regazo, etc.
La combinación de soldadura láser y robots tiene las ventajas de la automatización, la inteligencia y la alta flexibilidad, y se pueden usar para soldar materiales de superficie complejos.
1. Esta cabeza de soldadura tiene fuertes ventajas en la soldadura de aleación de aluminio y las aplicaciones de soldadura de energía media, y es un cabezal de soldadura rentable.
2. El cabezal de soldadura utiliza un motor para conducir la lente vibradora de X, Y eje, con una variedad de modos de swing, y la soldadura de giro permite que la pieza de trabajo tenga soldaduras irregulares, brechas más grandes y otros parámetros de procesamiento, lo que puede mejorar significativamente la soldadura calidad.
3. La estructura interna de la cabeza de soldadura está completamente sellada, lo que puede evitar que la parte óptica se contamine con polvo.
4. La lente protectora adopta una estructura tipo cajón, que es fácil de reemplazar.
5. Puede estar equipado con varios láseres con conectores QBH.
Modelo | Igwl-rW- 1500 | Igwl-rW- 2000 | Igwl-rW-3000 | |
Potencia láser | 1500w | 2000w | 3000w | |
Longitud de onda láser | 1080±10nm | |||
Robot | Robot de soldadura SINTEC | |||
Carga máxima en la muñeca | 12kg | |||
Reposicionamientoexactitud | ±0.03mm | |||
Rango de movimiento | Antebrazo | J1 | ±170° | |
J2 | 140 / -100° | |||
J 3 | 80 / -135° | |||
Parte superior del brazo | J4 | ±170° | ||
J5 | ±130° | |||
J6 | ±360° | |||
máxima velocidad | Antebrazo | J1 | 190º/s | |
J2 | 140º/s | |||
J 3 | 220º/s | |||
Parte superior del brazo | J4 | 150º/s | ||
J5 | 320º/s | |||
J6 | 705º/s | |||
Espesor del material de soldadura. | ≤4mm | ≤6mm | ≤8mm | |
Requisitos de la brecha de soldadura | ≤0.3mm | |||
Voltaje | 380v±10% | |||
Poder total | ≤8kw | ≤10kw | ≤12kw | |
Peso bruto | 200 kg | |||
Observaciones: otros robots de marca pueden ser personalizados |
1. El robot tiene un enlace de seis ejes, precisión de alto posicionamiento, rango de procesamiento grande y fácil soldadura de piezas tridimensionales.
2. En comparación con la soldadura del arco de argón tradicional, la velocidad de soldadura por láser se incrementa en 5 a 10 veces, y el consumo de energía y el consumo de consumibles son más bajos, y la calidad de la soldadura es muy estable.
3. El área afectada por el calor de la soldadura es más pequeña, lo que puede garantizar mejor la calidad de los productos de soldadura.
4. La soldadura por láser de robot tiene una buena adaptabilidad al tamaño y la forma de los materiales de soldadura y las piezas de soldadura, y puede realizar el control automático y la soldadura a larga distancia;
5. Esta estación de trabajo es muy flexible y puede soldar piezas de trabajo curvas o en forma especial tridimensionales. Con las herramientas especiales de herramientas y enlace de enlace, puede realizar la soldadura completamente automática con una sujeción.
6. La soldadura por láser tiene menos humo y polvo, menos radiación, y es más ecológico y más seguro.
7. Equipado con un sistema de rastreo de soldadura sin contacto para detectar y corregir la desviación de la costura de la soldadura en tiempo real para asegurarse de que se obtenga la costura de soldadura calificada.
Igoldenlaser es el proveedor de equipos láser líderes en el mundo con una red de ventas y servicios mundiales y una amplia red. Recursos de productos garantizamos que podamos proporcionar la tecnología láser más avanzada y el servicio al cliente profesional. En los últimos tres años, hemos proporcionado una variedad de soluciones de corte de metales para una amplia gama de industrias, 2 años de garantía es la mejor garantía.
El diseño, las materias primas y los productos finales de InewlasertT están certificados y probados por la gama más amplia de estándares internacionales. Todos los componentes principales, como la fuente de láser, la cabeza láser, el bastidor, el riel de guía, los motores, el reductor se seleccionan de cientos de pruebas y comparaciones para garantizar una alta calidad, estabilidad y practicidad.
El equipo que proporcionamos ha sido operado con éxito en muchas condiciones y entornos de trabajo diferentes, y le brindará la función más confiable y perfecta para satisfacer completamente sus necesidades. Además, si su empresa necesita información más detallada, háganoslo saber lo antes posible.
La máquina de soldadura por láser de robot está compuesta por una cabeza láser de fibra dedicada, un sistema de seguimiento de capacitancia de alta precisión, un láser de fibra y un sistema de robots industriales. Es un equipo avanzado para la soldadura flexible de hojas metálicas de diferentes espesores de múltiples ángulos y múltiples direcciones. Se usa ampliamente en el procesamiento de metales, la fabricación de maquinaria y la fabricación de piezas de automóviles que tienen requisitos de procesamiento para piezas tridimensionales.
